Frénésie de flotteurs ce soir, cette nouvelle méthode de fabrication avec fente latérale me plait bien, j'ai ré-commandé des œillets de bonne taille qui s'adaptent des antennes pleines de 1.2mm et j'ai lancé plusieurs séries


J'ai essayé ce modèle le we dernier et je pense que c'est vraiment bien: bien stable et super sensible, aucune usure du fil au changement de fond: parfait

D'abord des boules , un peu plus petites que la dernière fois  entre 2.5g et 3g





















Une autre série de boules, plus compactes et encore plus légères, en cours de fabrication, on voit bien la couleur de la mousse brute dans la fente avant le premier vernissage



Enfin un nouveau modèle , bouteille juste après collage et avant l'usinage de la fente latérale

Mes premiers prototypes de flotteur classique style Jean-F..., mais avec fente latérale




 Je me suis un peu trompé dans ma commande d’œillets, donc j'ai utilisé des modèles pour diamètre d'antenne 1.5 ce qui n'est pas idéal avec des antennes 1.2mm , mais j'avais envie d'essayer ce modèle ce we.

J'ai fait des grammages assez importants autour de 3g pour valider la solidité du flotteur et du vernissage. Pas mal de question encore sur le vernissage de la fente latérale sans dégrader le passage du fil












L’œillet est parfaitement dans l'axe de la fente, donc aucune possibilité d'abimer le fil lors des ferrages ou changement de fond.





 Également un de mes premier prototype de flotteur carpe, antenne longue de 1.5mm, quille et antenne solidaires (perçage de l'antenne et collage de la quille à l'intérieur), corps polyuréthane, quille carbone et fente latérale

Suite et fin de mes modèles "venus d'ailleurs" avec fente latérale et antenne longue





Cette techno de fente latérale me donne de plus en plus d'idées pour des modèles classiques ; style boule ou poire longue, il faut juste que je trouve des œillets de diamètre adapté et que je teste la solidité et le comportement de l'ensemble. La taille de la fente semble pas trop mal, il faudra éventuellement affiner les bords, a voir

Je change de couleur mais pas de modèles, une série de carottes bleues antenne 1.2 plastique, quille carbone , corps en balsa.





















Je peaufine également mes flotteurs "VB" en changeant un peu la position du corps, un peu plus vers le haut, quelques bleus et quelques verts dans des grammages variés.J'ai essayé ce modèle qui est très sensible sur les touches de brèmes en relevé.


 Enfin des ébauches de prototypes, fil intérieur mais avec fente longitudinale, j'ai hâte de pêcher avec ce modèle pour voir sa stabilité et sa sensibilité.C'est la première fois que je réalise ce genre d'usinage, probablement des améliorations à venir, mais la technique a du potentiel. Les flotteurs à fil intérieurs ont comme inconvénient de garder une petite bulle d'air dans le tube même très fin, ce qui rend l’équilibrage difficile ou instable, ce modèle à fente devrait éviter ce problème.A suivre....

Je reste dans le vert pour ce post.
Même modèle carotte que la semaine dernière mais avec une antenne jaune, Bon centrage avec ma nouvelle technique, balsa, quille carbone 0.7 antenne 1.2






































Une autre forme désormais classique en poire allongée, encore des antennes jaunes pour changer et d'autres en fibre brute en attendant le collage de l'antenne

Après un séjour en Irlande toujours aussi verte et accueillante pour les pêcheurs, je me remets au travail pour cette fin de saison très active dans notre région




Un modèle balsa pour changer, je cherche depuis longtemps un moyen de percer proprement les torons de balsa  avant tournage, je pense tenir le bon bout avec un petit tour et des tubes calibrés en aluminium.
Le centrage n'est pas encore parfait, mais correct et surtout régulier




 Quille carbone , antenne plastique 1.2 , entre 1.5 et 2g

Un autre modèle plus exotique, un prototype de flotteur "VB", corps immergé, longue antenne/quille en carbone.Pas d’œillet sur l'antenne mais directement sur le corps du flotteur.

Voila la saison de championnat est terminée pour moi, j'ai atteint mon objectif de me maintenir en première division départementale, mais non sans mal. J'avais pourtant préparé deux jolis casiers à partir de mes derniers flotteurs, mais la pêche à été relativement différente de ce que j'avais imaginé.



Pas de grosses lignes de 3g mais 1.5g maximum malgré le fond important, petits double antenne, et bouteilles, voila coté technique





















On va garder ces lignes pour la fin de saison, maintenant changement de pêche avec mon séjour annuel en Irlande: place à maitre Esox

Une dernière série avant le championnat: poire longues autour de 3.5g, la quille carbone est complétée par une armature en fibre de verre et une antenne creuse.Ce modèle est lourd mais très sensible pour les touches en relevé, l'armature rigidifie l'ensemble sinon la mousse casserait rapidement




















Voila , je pense avoir fait assez de flotteurs pour le week-end prochain, maintenant place au montage des lignes, il y a de quoi faire  😎 je vais manquer de plioirs...

La suite du post précédent, J'ai fini ma série de grosses bouteilles et j'en ai attaqué une autre série. Toujours en mousse de polyuréthane, passant parallèle en téflon




J'ai teinté la première série en vert
Ça rend plutôt pas mal 😎



Les noirs sont plus classiques










Une dernière série de flotteurs à "chats", 1.5g grosse antenne jaune porteuse, quille carbone

Pas de pêche en ce moment an raison de la canicule, et un championnat à préparer, je relance une série de boules et de bouteilles à fil intérieur. Longue quille en carbone 0.7mm et antenne bien visible 1.2mm en plastique, passant parallèle en teflon.Entre 2.5g et 3g.

 J'ai fait quelques bouteilles pour me refaire la main, mais j'entame une nouvelle série exclusivement de bouteilles en grammage un peu plus important,il sont encore à l’état brut, percés deux fois et antenne quille en train de sécher





























Il n'y a pas que le tournage dans la fabrication de  flotteurs, je m'essaye cette fois ci avec quelques flotteurs plats. J'avais déjà essayé quelques modèles précédemment mais cette série va me servir pour un prochain concours. J'ai essayé de corriger mes erreurs passées, c'est à dire quille métal systématique et pas trop d'angle antenne quille.
J'ai percé la planche de balsa pour le passage de la quille , puis pour le trou de l'antenne.

Voila la série en cours de fabrication, de 1 a 2 g , évidement en balsa, antenne visible 1.2 et 1.5



Deuxième série plus classique cette fois, objectif 1.5 g mousse polyuréthane, antenne porteuse 1.2 mm, quille fine carbone, je fais plusieurs longueurs de corps, 2cm, 2.5 cm et 3cm.



D'abord une série de flotteurs de différents types : carottes allongées quille titane pour le canal 0.4g et 0.7g, petites boules allongées avec antenne visible 0.4 g et reproduction de flotteur pour un collègue 0.8g . Tous les allongés sont en balsa, antenne plastique 0.8mm.



Des nouvelles de mon tour à flotteur à commande numérique, j'ai reçu et pré-assemblé toutes les pièces, je suis en train d'agencer au mieux les éléments pour pouvoir usiner simplement et proprement.
Presque tous les éléments sont d'origine prox...n, je n'ai pas trouvé de position "normale" pour la table deux axes et le moteur d'entrainement, je l'ai donc placé verticalement, on verra ce que ça va donner lors des premiers usinages. J'ai également réalisé un système d'entrainement avec TOC en PVC pour la mousse, j'ai usiné un flotteur pour test, ça a l'air de fonctionner correctement.
je ne suis pas habitué a ce mode d'usinage, d'habitude je colle quille et antenne et j'usine, ici le corps du flotteur sera usiné avant pose de la quille et de l'antenne.


Maintenant il faut tout ajuster et faire marcher ensemble.J'espère une vidéo au prochain numéro 😀

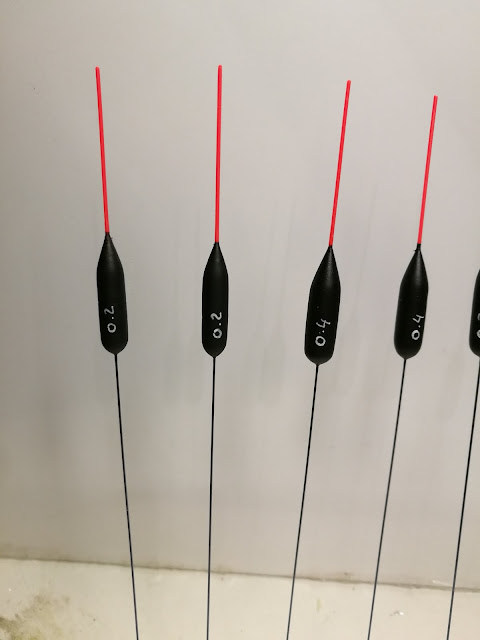

La suite de la série précédente, mais en plus léger, bouteilles de 0.2 a 0.4g, mousse polyuréthane, antenne plastique et quille nitinol, fabrication classique manuelle.




Un modèle classique ce soir: forme et fabrication. Il me reste quelques pièces en commande pour mon tour CNC.
Je prépare un concours en canal pour le mois prochain, voila donc une forme bouteille, antenne plastique et quille nitinol, entre 0.4g et 0.6g, mousse polyuréthane



Ils sont réalisés à l'ancienne, perçage au foret étagé et tournage manuel




Mon tour à flotteur CNC avance à grand pas. Le programme de pilotage commence à fonctionner et me permet d'envisager un premier usinage dans les semaines à venir.

Je me suis mis au GCode et mon programme de conception de flotteur se dote d'un module d'usinage automatique avec phase d’ébauche et de finition.

Dans les vidéos qui suivent l'outil est remplacé par un stylo qui dessine la trajectoire. Le modèle est un flotteur de type boule de 3g.

Le logiciel dessine les flotteurs à partir de courbes de Béziers, ce qui permet des flotteurs de toutes les formes et tailles, le programme Gcode est alors calculé et envoyé aux deux moteurs pas à pas via une carte Arduino avec un shield CNC

La phase d’ébauche:

Puis la finition:

Le résultat n'est pas encore parfait, l'usinage final sera meilleur avec un véritable outil bien

positionné et vissé solidement à la table deux axes, mais ce n'est pas si mal pour un début




Du classique et du nouveau pour ce post, d'abord une petite série de flotteurs à ablette, mousse polyuréthane, quille titane 0.4mm, 0.4g

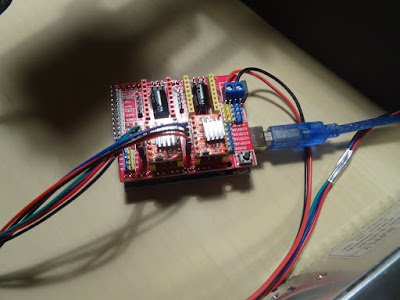

Ensuite, j'ai un projet de concevoir un tour à flotteur a commande numérique pour pouvoir reproduire chaque modèle de façon précise. J'ai finalement collecté toutes les composants et je commence à voir le tour se réaliser.La première partie consiste à assembler le porte outil à commande numérique. La base est une table X/Y proxxon sur laquelle j'ai monté  deux moteurs pas à pas NEMA 23. le tout est piloté par un arduino uno avec un shield CNC. Chaque pièce est indépendante et vient d'un pays différent.😀





































Après le raccordement de toute la connectique, l'ensemble fonctionne et la table se déplace. Bon,  l'usinage du premier flotteur n'est pas encore pour demain, mais c'est déjà une étape importante de voir fonctionner l'ensemble

La suite va consister à finaliser le châssis du tour et fixer l'outil sur la table, ensuite de passer d'un dessin de flotteur à un programme qui va être téléchargé sur la CNC, encore beaucoup de travail et de mise au point...

Petite série aujourd’hui: de presque vrais Jean-Fr.... mais avec quille titane 0.6, passant latéral en téflon






































Je me remet à l'étude concernant mon tour a commande numérique (CNC) pour progresser dans la reproductibilité , mais en changeant de méthode, je me suis commandé des cartes arduino qui ont l'air plus faciles à piloter que mon contrôleur actuel, elles sont également très bon marché moins de 10€ chez nos amis chinois , suite au prochain numéro.




Je commence par souhaiter à tous une excellente année 2018 avec de belles bourriches.

Les premiers flotteurs de l'année, des classiques: boules quille carbone, antenne plastique,fil intérieur et poire longue qui ont eu pas mal de succès l'an dernier, quille traversante carbone/fibre œillet inline et antenne creuse.





 Je poursuis également ma série rohacell, un peu plus forte que précédemment, antenne /quille nitinol 5/10.La colle est en train de sécher...
